Bureautique : Excel : Créer un graphique
Publié par Sebastien le 07/01/2006 22:11:52 (304829 lectures)
Bureautique

Dans cet article, vous trouverez des informations concernant le module de création de graphique et sur son utilisation dans le tableur Microsoft Excel.
Chaque étape de la création est illustrée par des photos d'écran. L'article se compose de la façon suivante :

  • Description des quatre étapes
  • Exemple de création d'un graphique
Un graphique doit vous permettre de créer une représentation visuelle de données déjà existantes. Son but est de mettre en valeur une tendance ou d'illustrer un tableau. Sa création suppose donc que vous ayez déjà créé un tableau avec des données ou que vous disposiez de données à mettre en valeur.





Pour créer un graphique, ouvrez le menu Insertion et cliquez sur Graphique. Vous pouvez également ouvrir l'assistant graphique en cliquant sur l'icône Logo


1. Première étape

Choix du type de graphique :

La première étape consiste à choisir le type de graphique à créer. Excel vous propose de nombreux formats de graphique. C'est à vous de choisir quel type de graphique vous voulez créer.

Aperçu de la première étape :
Menu : Etape 1


Les types de graphiques proposés par Excel :

Histogramme :
histogramme 1histogramme 2histogramme 3histogramme 4histogramme 5histogramme 6histogramme 7

Barres :
Barre 1Barre 2Barre 3Barre 4Barre 5Barre 6

Courbes :
Courbe 1Courbe 2Courbe 3Courbe 4Courbe 5Courbe 6Courbe 7

Secteurs :
Secteurs 1Secteurs 2Secteurs 3Secteurs 4Secteurs 5Secteurs 6

Nuages de points :
Nuages de points 1Nuages de points 2Nuages de points 3Nuages de points 4Nuages de points 5

Aires :
Aires 1Aires 2Aires 3Aires 4Aires 5Aires 6

Anneau :
Anneau 1Anneau 2

Radar :
Radar 1Radar 2Radar 3

Surface :
Surface 1SurfaceSurface 3Surface 4

Bulle :
Bulles 1Bulles 2

Boursier :
Boursier 1Boursier 2Boursier 3Boursier 4

Cylindre :
Cylindre 1Cylindre 2Cylindre 3Cylindre 4Cylindre 5Cylindre 6Cylindre 7

Cône :
Cones 1Cones 2Cones 3Cones 4Cones 5Cones 6Cones 7

Pyramide :
Pyramide 1Pyramide 2Pyramide 3Pyramide 4Pyramide 5Pyramide 6Pyramide 7




2. Deuxième étape

Sélection de la plage de données :
Cette étape est importante car vous devez sélectionner les données qui composeront votre graphique.

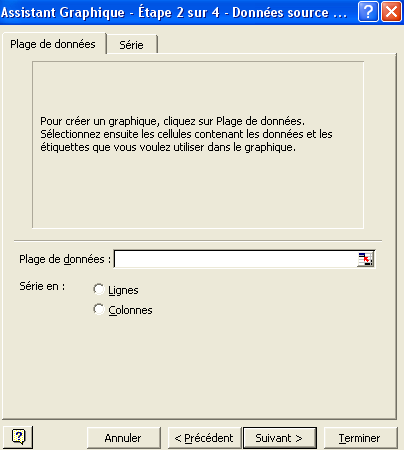

Aperçu de la deuxième étape :
Menu : Etape 2

Cliquez sur l'icône Sélection des données puis sélectionnez vos données à l'aide de votre souris. N'oubliez pas de sélectionner les titres. Vous pouvez faire des sélections multiples en maintenant le bouton contrôle (Ctrl) enfoncé.

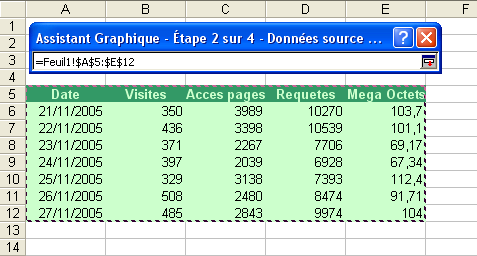

Sélection des données :
Menu : Etape 2

Cliquez sur l'icône Sélection des données pour revenir à l'étape deux de la création de votre graphique.

Selon le type de graphique que vous désirez obtenir, vous devrez cocher Lignes ou Colonnes. Cette option permet de créer les séries de données à partir des lignes ou des colonnes de votre tableau. Le nom de la série apparaîtra dans la légende. Si vous cochez Lignes, votre légende sera composée des titres de vos lignes (donc de la date dans notre exemple). Si vous cochez Colonnes, votre légende sera composé des titres de colonnes (donc Visites, Accès pages, Requêtes et Méga-Octets dans notre exemple)

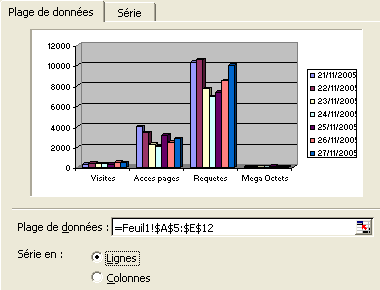

Aperçu en fonction du type de série :
Menu : Etape 2
Menu : Etape 2



3. Troisième étape

Cette étape vous permet de paramétrer de nombreuses options visuelles pour votre graphique. Les différentes possibilités sont décrites ci-dessous. Pour chaque option, vous disposez d'une prévisualisation de l'effet.


Légende :
Cet onglet vous permet d'afficher une légende et de définir son emplacement.

Aperçu de l'onglet Légende :
Menu : Etape 3


Quadrillage :
Cet onglet vous permet d'ajouter un quadrillage sur votre tableau.

Apercu de l'onglet Quadrillage :
Menu : Etape 3


Axes :
Ce menu permet d'afficher ou de masquer les différents axes (abscisses, ordonnées, etc.)

Aperçu de l'onglet Axes :
Menu : Etape 3


Titres :
Ce menu permet d'ajouter un titre à votre graphique et à vos différents axes.
Exemple :
Titre : Statistiques
Axe des abscisses : Dates
Axe des ordonnées : Nombre

Aperçu de l'onglet Titres :
Menu : Etape 3


Table de données :
Cet onglet permet d'afficher en dessous de votre graphique une table de données comportant les chiffres illustrés dans votre graphique.

Apercu de l'onglet Table de données :
Menu : Etape 3


Etiquettes de données :
Cet onglet permet d'afficher des valeurs sur votre graphique. Par exemple, en cochant Afficher la valeur, vous pourrez faire apparaître les valeurs des objets composant votre graphique (barre d'un histogramme, secteur d'un camembert, etc.). Les étiquettes de données disponibles changent en fonction du type de graphique.

Aperçu de l'onglet Etiquettes de données :
Menu : Etape 3



4. Quatrième étape

Il ne vous reste plus qu'à définir l'emplacement de votre graphique (sur une nouvelle feuille ou en tant qu'objet dans votre classeur)

Aperçu de la quatrième étape :
Menu : Etape 4



Exemple de création d'un graphique :

Le tableau source :
Tableau

Les données utilisées dans cet exemple :
La colonne Date
La colonne Accès page
La colonne requête

Type de graphique : Histogramme à effet 3D avec les séries en colonne.
Légende : Placée en bas
Quadrillage : Axe des ordonnées.

Aperçu du résultat :
Résultat






Autres articles
28/10/2014 20:54:56 - 10 ans
16/10/2014 20:04:56 - Mise à jour des produits Microsoft (Octobre 2014)
15/10/2014 21:13:08 - Firefox 33 disponible en téléchargement
13/09/2014 21:40:15 - IDPhotoStudio - Imprimez des planches de photos d'identité
10/09/2014 19:00:00 - Mise à jour des produits Microsoft (Septembre 2014)
13/08/2014 20:23:11 - Mise à jour des produits Microsoft (Août 2014)
23/07/2014 21:25:07 - Firefox 31 disponible en téléchargement
17/07/2014 21:26:39 - Google Chrome disponible en version 36
09/07/2014 21:18:47 - Mise à jour des produits Microsoft (Juillet 2014)
11/06/2014 21:18:59 - Mise à jour des produits Microsoft (Juin 2014)

Les commentaires appartiennent à leurs auteurs. Nous ne sommes pas responsables de leur contenu.
Auteur Commentaire en débat
Anonymes
Posté le: 10/05/2006 02:51  Mis à jour: 10/05/2006 02:51
 Re: Excel : Créer un graphique
salut je m'appelle vanessa peut tu m'expliquer comment on fait un graphique en Z je suis en BTS je suis en train de paniquer j'ai le bts dans une semaine stp aides moi
Sebastien
Posté le: 10/05/2006 19:45  Mis à jour: 10/05/2006 19:46
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Auteur: Anonyme Posté le: 10/5/2006 1:51:37
salut je m'appelle vanessa peut tu m'expliquer comment on fait un graphique en Z je suis en BTS je suis en train de paniquer j'ai le bts dans une semaine stp aides moi


Bonjour. J'ai posté ta question sur le forum et j'ai répondu directement là bas. Tu peux consulter les informations et poser tes questions dans ce topic :
http://www.astucesinternet.com/phpBB2/viewtopic.php?t=463

@+
Anonymes
Posté le: 12/05/2006 16:30  Mis à jour: 12/05/2006 16:30
 Re: Excel : Créer un graphique
Bonjour :)

je sais me servir d'excel pour faire les graphiques mais j'ai un mémoire à faire sur les cosmétiques... et j'avoue que les graphiques excel c'est du deja vu ... et pas forcément super beau... Quelqu'un connait-il un autre programme gratuit?

merci !
Sebastien
Posté le: 12/05/2006 17:39  Mis à jour: 12/05/2006 17:39
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Bonjour :)

je sais me servir d'excel pour faire les graphiques mais j'ai un mémoire à faire sur les cosmétiques... et j'avoue que les graphiques excel c'est du deja vu ... et pas forcément super beau... Quelqu'un connait-il un autre programme gratuit?

merci !


Bonjour.
Désolé mais je ne connais pas de logiciel (ou de tableur) qui pourrait t'aider à créer des graphiques avec un meilleur aspect visuel. Tu peux éventuellement modifier certains paramètres visuels de ton graphique mais les possibilités sont très limitées (dégradés, couleurs, ombre et police, etc).

Après, tu peux toujours faire ton graphique avec un logiciel de retouche d'image mais c'est à mon avis quelques chose qui prendrait trop de temps. Si quelqu'un a une autre idée, qu'il n'hésite pas à nous en faire part.
Anonymes
Posté le: 15/09/2006 14:02  Mis à jour: 15/09/2006 18:03
 Re: Excel : Créer un graphique
Salut

j ai un tableau auquel je rajoute des lignes chaques jours. A cote un graph represente les resultats.
Est il possible de definir la plage de donnees tel que mon graph prennent automatiquement les nouvelles lignes ajoutées.

thx!
Sebastien
Posté le: 15/09/2006 20:06  Mis à jour: 15/09/2006 20:10
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Salut

j ai un tableau auquel je rajoute des lignes chaques jours. A cote un graph represente les resultats.
Est il possible de definir la plage de donnees tel que mon graph prennent automatiquement les nouvelles lignes ajoutées.

thx!


Bonjour. J'ai transféré votre question dans le forum d'entraide informatique et j'y ai répondu directement dans le forum.

Vous pouvez la consulter en vous rendant sur la page suivante :

Mettre à jour un graphique automatiquement dans Excel

A bientôt sur le site et le forum ^^
eurocompteur
Posté le: 24/11/2006 05:42  Mis à jour: 24/11/2006 05:42
No0b
Inscrit le: 24/11/2006
De:
Contributions: 1
 Re: Excel : Créer un graphique
Bonjour.
Je souhaite creer un graphique boursier selon le model de ce site (sur 1 jour de 9H00 à 17H30)http://www.abcbourse.com/Analyses/pivots.aspx

que je souhaite améliorer, mais je ne voit pas comment le realiser avec un classeur excel.

Pour moi, seul changera dans mon tableau -qui sera valable le lendemain, le cours de Cloture & le + Bas & + Haut afin d'obtenir les Points Pivot en pointillés et les R 1,2,3 en vert & S 1,2,3 en rouge.Je souhaite donc qu'il y é comme sur le site, mais pour les 100 valeurs et indices que je suis sur le site :http://www.clickoptions.com/web/home. ... g=fr&country=FR&flash=yes

avec le rendu d'ABCbourse donc et une ou deux améliorations.


Pour l'instant j'ai donc ABCbourse et un site avec quelques valeurs , mais pas toutes celles de Clickoptions.com et c'est pour cela que je souhaite faire par Excel-un classeur graphique.

Le site est son tableau sont :http://www.accrobourse.com/pivots.php

Pour calculer les Points Pivots & R(1à3) & S(1à3) c'est sur ce site http://www.mataf.net/analyse-pivot.htm

Dans votre site , je voit le genre de Graphique boursier que l'on peut faire avec Excel , mais je n'en voit pas selon ABCbourse avec les lignes Horizontales rouges et vertes.

Merci de me dire si il est possible avec Excel de realiser ma demande de Claseur graphique excel.

Bien à vous
Sebastien
Posté le: 24/11/2006 20:17  Mis à jour: 24/11/2006 20:30
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Bonjour.

Le tableau dont vous faites référence présente l'évolution d'une valeur actualisée par période (de 5 ou 10 min apparement).

Vous pourriez faire une feuille de calcul Excel indiquant les cours et indiquer pour chaque période les valeurs de résistance, de support et le pivot (que vous pourriez calculer automatiquement en saisissant les trois valeurs nécessaires au calcul, cf le site que vous avez indiqué pour expliquer les formules du pivot). Ces valeurs seraient identiques pour chaque période (puisque calculée en une fois avec les chiffres de la veille) mais cela permettrait de faire un graphique en courbe qui montrerait l'évolution du cours et qui tracerait des droites correspondant aux valeurs R1 R2 S1, etc. (ligne droite puisque les valeurs seraient identiques d'heure en heure).

C'est une idée comme ça car je ne vois pas trop comment faire.

Par contre, vous dites que vous désirez réaliser un tableau qui présenterait ces informations mais pour l'ensemble des valeurs et indices. Les 100 valeurs sur le même tableau avec en plus les pivots et autres données (resistance, support) risque de faire un graphique trop chargé il me semble.

Pour ce qui est du graphique boursier, il est plutôt prévu pour suivre un cours au jour le jour mais pas de minute en minute, les données nécessaires au graphique boursier étant la valeur max, la valeur min et la valeur de clôture.
Voici un petit exemple que jai essayé de faire pour voir ce que cela pouvait donner, mais cela ne fonctionne que pour une seule valeure et pas pour les 100 en même temps.

Je précise également que mes connaissances du milieu boursier sont assez basiques ce qui fait que cette proposition ne vous conviendra probablement pas.

Cliquez pour afficher l
Cliquez sur l'image pour zoomer
Anonymes
Posté le: 18/01/2007 17:51  Mis à jour: 18/01/2007 22:22
 Re: Excel : Créer un graphique
Salut,

J'ai le plus bete des graphique à realiser mais pas moyen....

Je m'explique : j'ai une colonne qui comprends 300 lignes avec marié, divorcé et veuve
je fais comment pour avoir un camenbert avec les pourcentages?

c'est affreux j'ai eu des cours là dessus et rien ne me revient!

merci de votre aide!!

PS : à la base mes divorcé marié et veuve sont des chiffres...0 1 et2...
Sebastien
Posté le: 19/01/2007 23:39  Mis à jour: 19/01/2007 23:39
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Bonjour.

J'ai posté votre question sur notre forum et j'ai répondu directement dans le sujet. Vous pouvez la consulter en vous rendant sur la page suivante :
http://www.astucesinternet.com/phpBB2/viewtopic.php?t=788
Anonymes
Posté le: 21/04/2007 13:13  Mis à jour: 22/04/2007 15:33
 Excel : Créer un graphique
Bonjour,

je planche sur la réalisation d'un graphique excel que je n'arrive pas à effectuer.
Je m'explique, il s'agit d'un "histogramme" dont la valeur minimal des barres ne correspond pas à l'axe des abscisses.
Je désire effectivement pouvoir faire apparaitre une valeur mini et une maxi pour chaque barre.

Est-ce possible?
Sebastien
Posté le: 25/04/2007 13:49  Mis à jour: 25/04/2007 13:49
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Bonjour,

je planche sur la réalisation d'un graphique excel que je n'arrive pas à effectuer.
Je m'explique, il s'agit d'un "histogramme" dont la valeur minimal des barres ne correspond pas à l'axe des abscisses.
Je désire effectivement pouvoir faire apparaitre une valeur mini et une maxi pour chaque barre.

Est-ce possible?


Bonjour.
Il est effectivement possible de modifier l'échelle de l'axe des abscisses mais je ne pense pas qu'il soit possible de définir un minimum et un maximum à afficher barre par barre.

Désolé. Si vous, de votre coté vous découvrez la solution, n'hésitez pas à en faire profiter les autres visiteurs.

A+
Anonymes
Posté le: 24/05/2007 10:17  Mis à jour: 24/05/2007 23:07
 Re: Excel : Créer un graphique
Bonjour,
je souhaite réaliser un graphique dont les données ont du positif et du négatif sur les axes X comme Y... Est-il possible de faire se croiser ces deux axes à leur origine (Càd au milieu du graph)?
Merci.
Sebastien
Posté le: 25/05/2007 23:43  Mis à jour: 25/05/2007 23:43
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Bonjour,
je souhaite réaliser un graphique dont les données ont du positif et du négatif sur les axes X comme Y... Est-il possible de faire se croiser ces deux axes à leur origine (Càd au milieu du graph)?
Merci.


Bonjour.

J'ai répondu à votre question sur le forum d'entraide informatique. Vous pouvez consulter la réponse sur cette page :
http://www.astucesinternet.com/phpBB2/viewtopic.php?t=929

A+
Anonymes
Posté le: 06/08/2007 16:10  Mis à jour: 06/08/2007 21:28
 Re: Excel : Créer un graphique
Bonjour,
Dans un graphique type cylindre je souhaite ajouter une courbe de tendance mais je n'y arrive pas. Est-ce possible?
Est-il également possible dans ce même type de graphique de remplacer la couleur des barres par des couleurs personnalisées comme c'est possible pour des histogrammes?

Merci d'avance.

Sophie
Sebastien
Posté le: 06/08/2007 22:08  Mis à jour: 06/08/2007 22:08
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Excel : Créer un graphique
Citation :
Bonjour,
Dans un graphique type cylindre je souhaite ajouter une courbe de tendance mais je n'y arrive pas. Est-ce possible?
Est-il également possible dans ce même type de graphique de remplacer la couleur des barres par des couleurs personnalisées comme c'est possible pour des histogrammes?

Merci d'avance.

Sophie


Bonjour.

Apparemment, ce n'est pas possible. Je n'ai pas réussi à obtenir la fonction "Courbe de tendance" sur les graphique de type "cylindrique". Elle est par contre disponible sur le graphique de type "histogramme".

Concernant la personnalisation des cylindres, vous ne pouvez que changer la couleur et y appliquer une texture prédéfinie dans Excel, et pas une image personnalisée comme c'est le cas avec Histogramme (en tout cas, c'est comme ça sur ma version de Excel (qui est la 2000)).

En espérant avoir répondu à votre question.
OLIG
Posté le: 23/08/2007 11:23  Mis à jour: 23/08/2007 11:23
No0b
Inscrit le: 23/08/2007
De:
Contributions: 1
 Créer un graphique
Bonjour,
je suis en train de réaliser un radar. Mais excel ne propose que des radar en 3d alors qu'un simple radar à plat me suffirait et serait meme plus lisible !

Que faire ?

Merci
Sebastien
Posté le: 24/08/2007 20:11  Mis à jour: 24/08/2007 20:11
Webmestre
Inscrit le: 16/04/2005
De: LILLE
Contributions: 656
 Re: Créer un graphique
Citation :
Bonjour,
je suis en train de réaliser un radar. Mais excel ne propose que des radar en 3d alors qu'un simple radar à plat me suffirait et serait meme plus lisible !

Que faire ?

Merci


Bonjour,

Que voulez-vous dire par "En 3D" ? Le graphique de type radar ne fait qu'afficher des chiffres par catégorie, chaque catégorie étant affichée dans l'un des cotés de la zone. Vous parlez probablement de l'aspect graphique car pour ce qui est des données, seule une série est indispensable.
Dans l'exemple ci-dessous, nous aurions pu faire un graphique Radar avec uniquement la colonne du "Perso A"

Exemple :
Cliquez pour afficher l

Cliquez pour afficher l

Les différentes informations sont superposées les unes au autres mais ce n'est pas de la 3D.
Vous parlez bien du type de graphique comme celui que je viens de montrer dans mon exemple ?

Sinon, il serait plus pratique de poster votre question dans notre forum d'entraide informatique. Le forum se situe à cette adresse : Forums de discussions
Anonymes
Posté le: 15/02/2009 20:23  Mis à jour: 08/03/2009 21:24
 Créer un graphique
bonjour
je suis à la recherche d'un radar sur excel le votre est super comment avez vous fait je dois en faire un en forme de toile et j'aurais besoin d'un petit cours, sinon ou puis je trouver les explications?
merci.
Marie Thérèse
Anonymes
Posté le: 15/07/2009 16:45  Mis à jour: 23/07/2009 22:39
 Re: Excel : Créer un graphique
Un autre outil pour créer des graphes à partir de données excel :
http://www.drawmeagraph.com/

Pas encore aussi complet qu'Excel mais ça permet quand même de faire des graphes assez sympas.
dmag
Posté le: 17/07/2009 12:59  Mis à jour: 17/07/2009 13:01
No0b
Inscrit le: 17/07/2009
De:
Contributions: 1
 Re: Excel : Créer un graphique
Citation :
Bonjour :) je sais me servir d'excel pour faire les graphiques mais j'ai un mémoire à faire sur les cosmétiques... et j'avoue que les graphiques excel c'est du deja vu ... et pas forcément super beau... Quelqu'un connait-il un autre programme gratuit? merci !


Même s'il est sûrement trop tard, au cas où cela intéresserait d'autres personnes, je conseille le site www.drawmeagraph.com, qui permet de tracer des graphes un peu plus sympas, de la même manière que sur Excel ou OpenOffice.
Publicités
Rejoignez nos forums
Forums de discussionRejoignez notre communauté en vous inscrivant gratuitement sur notre forum de discussion. Vous pourrez participer à la vie du forum et aider les autres membres en répondant à leurs questions.Toute contribution est la bienvenue !
Posez vos questions
Logo entraide informatiqueVous avez une question concernant l'un de nos articles ? Vous avez un problème informatique à nous soumettre ? Rendez-vous dans notre forum de discussion, rubrique Entraide Informatique.

Lien direct : Forum d'entraide informatique
